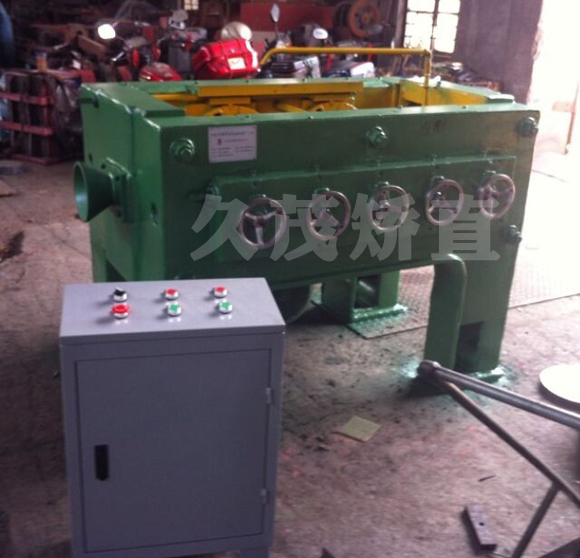

拉伸彎曲矯直是在輥式矯直法和拉伸矯直法基礎上發展起來的矯直方法,是上述兩種方法的綜合。二十三輥拉伸彎曲矯直機與以往的普通矯直機有較大的區別，它在******程度上體現了輥式矯直法和拉伸矯直法優點。它之所以具有使矯直帶材得到******矯直效果,是由其結構特性所決定。
(1) 非傳動的特殊結構的上下輥組。
(2) 上輥組的中心高度調節裝置。
(3) 上輥組的傾斜調節裝置。
(4) 下輥組的彎輥裝置(鍥鐵調節) 。
(5) 工作輥數量多。
通過這些裝置可以使矯直機的上下矯直輥之間的縫隙任意可調。根據被矯帶材的材質、板厚、板形等不同,可選用不同的輥縫。被矯帶材通常在彎曲矯直機的入口處產生較大的彎曲,這種彎曲程度是沿著出口方向逐漸減弱。經過很多輥?zhàn)臃磸?fù)矯正,帶材的曲率逐步減小而逐漸變得平直。
二十三輥矯直機是一臺設備的基礎，只有基礎好，才能使設備具備良好的精度和穩定性，好比蓋高樓一定要打好地基一樣。同時，在不影響使用性能的基礎上，還要兼顧盡量減少重量節省原材料、降低加工難度和外觀要求。

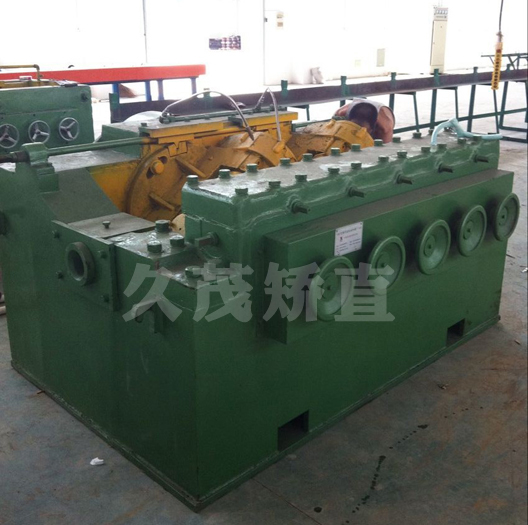

壓下機構、上輥系裝配在上機架上，由于壓下機構與上輥系重量較大，工作狀態承受一定的載荷。在工作時上機架經常需要開啟閉合，依靠油缸動力進行翻轉運動，因此，上機架的結構應輕巧并且穩定性好。我們選用框架結構，在很大程度上提高機架的強度。下機架采用了箱體結構，使之能夠承受較大載荷，并在關鍵受力部位增加了筋板。輥系是該設備的核心部件，它是由上、下輥系兩部分組成，通過壓下機構調節上輥系與下輥系的壓下量，同時通過擺動機構可以實現與下輥系夾角的調節。被矯帶材通常在彎曲矯直機的入口處產生較大的彎曲,這種彎曲程度是沿著出口方向逐漸減弱。使帶材從入口到出口，在交變應力作用下，所受應力強度從大到小逐漸變化，從而消除帶材在軋制過程中產生的殘余內應力，達到改善帶材機械性能和矯直的目的。下輥系是由五組活動的支撐輥、中間輥及工作輥組成，它可以通過五個絲杠帶動下斜楔分別單獨調整每組輥?zhàn)优c上輥系工作輥之間的壓合量。
二十三輥矯直機矯直單元部分重量不到兩噸，設計精度要求很高，共包括五個運動系統，由壓下裝置、擺動系統、矯直輥系、機架裝配及油路部分組成。其中矯直輥系與機架是關鍵部件，直接影響產品的性能。
